کابل ترموکوپل نوع K با شیلد فلزی

کابل ترموکوپل نوع K با شیلد فلزی

کابل ترموکوپل با روکش ابریشم نسوز و شیلد فلزی در تایپ های مختلف

  • توضیحات
  • مشخصات
  • نظرات (0)

توضیحات

کابل ترموکوپل

کابل ترموکوپل

کابل ترموکوپل معمولا برای انتقال اطلاعات دریافتی از ترموکوپل  و دیتای ترموکوپل به سیستمهای نمایش دهنده و یا سیسم های کنترل مورد استفاده قرار می گیرد.معمولا برای هر محیطی باید کابل مناسب  را انتخاب نمود.این نوع کابل ها  به صورت تک زوج و مولتی زوج معمولا توسط کارخانه های سازنده ساخته می شوند. اما کابل های با روکش شیلد معمولا به صورت تک زوج و یا دو زوج مورد استفاده قرار می گیرند.

این نوع کابل ترموکوپل همانطور که از نام آن پیداست، برای موارد مصرف در نقاطی که دمای بالایی دارد مورد استفاده قرار می گیرد

کابل ترموکوپل

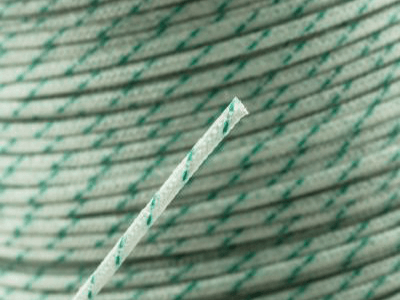

مشخصات فیزیکی  کابل ترموکوپل با روکش ابریشم نسوز



  • باس وایر یا سیمهای اصلی کابل ترموکوپل در قطر های مختلف
  • عایق روی سیم های اصلی کابل که از جنس ابریشم نسوز  ( Glass fiber )
    تا دمای تحمل  ۴۰۰  درجه سانتی گراد می باشد
  • عایق و یا ژاکت رویی کابل از جنس ابریشم نسور  ( Glass fiber ) تا دمای تحمل  ۴۰۰  درجه  سانتی گراد
  • روکش انتهایی کابل که شیلد فلزی از جنس مس قلع اندود ( Tinned copper )
کابل ترموکوپل تیپ k

انواع مختلف کابل ترموکوپل با شیلد فلزی

ترموکوپل نوع  k  :  این نوع کابل ترموکوپل در سایز های زیر قابل ارایه می باشد .

این کابل ها می توانند در تایپ های مختلف استاندارد ارائه گردند :

  1.  نوع K
  2. نوع   J
  3. نوع  N
  4. نوع  T

کابل شیلد به عنوان کابل ابزار دقیق یا RTD  نیز امکان ارائه دارد.

مزایا و موارد استفاده از این نوع کابل

  • تحمل دمایی بالا تا  ۴۰۰  درجه و در برخی موارد خاص امکان ارائه ابریشم نسوز تا دمای ۱۲۰۰  درجه هم می باشد.
    البته لازم به ذکر است که معدود شرکت هایی امکان تولید تا دمای بالا را دارند.
  • مقاومت مکانیکی بالا به دلیل وجود شیلد فلزی
  • قابل انعطاف بودن باعث نصب و جابجایی آسان این نوع کابل می گردد
  • مورد استفاده  در جداره و دیواره های داغ کوره ها
  • مورد استفاده داخل سینی کابل
  • اما این کابل نباید در محیط های مرطوب و باز که امکان بارندگی است استفاده شود
    به دلیل نفوظ آب و یا بخار ذاخل کابل و اتصال آن
