کابل حرارتی چیست؟

ابتدا باید کابل حرارتی را تعریف کنیم. المنت کابلی همانطور که از اسم آن استنباط می شود، برای گرم کردن و یا بالا بردن دما در پروسه های صنعتی  استفاده می شود. گاهی اوقات کابل گرمایشی به دلیل اسمشون با کابل نسوز اشتباه می شود.  اسامی کابل حرارتی – کابل هیت تریسینگ – کابل گرمایشی را برای این نوع محصولات بکار می برند.

در برخی موارد کابل حرارتی را با کابل مقاوم در مقاوم حرارت اشتباه گرفته و اینجا لازم می دانم اطلاعاتی در ارتباط کابل مقاوم در مقاوم حرارت بدهم:

کابل های مقاوم در مقابل حرارت معمولا عایق هایی مقاوم در برابر حرارت دارند. اما کابل های حرارتی کابل هایی هستند که مانند المنت تولید گرما می کنند.

این عایق ها می توانند متناسب با حرارت و محیط ما متغیر باشد. اما در این میان یک نوع کابل مقاوم در مقابل حرارت یا ضد اتش هست که از نوع مواد معدنی می باشد.

ساختار این کابل به این صورت است که مواد معدنی اکسید منیزیم داخل غلاف بین سیستم های اصلی کابل قرار گرفته.

البته این تکنولوژی برای کابل های حرارتی دما بالا نیز بکار میرود.

خرید کابل حرارتی

برای مشاوره رایگان و خرید کابل حرارتی، تماس بگیرید: 77224221 – 021

برای خرید کابل های حرارتی نیاز به دانستن پارامترهایی داریم تا بتوانیم هم از نظر قیمتی و هم از نطر برند بهترین انتخاب را داشته باشیم:

  • اولین قدم این است که دقیقا مشخص کنیم برای چه موردی می خواهیم از این المان حرارتی  استفاده کنیم.  برای اطلاعات از موارد مصرف کلیک کنید
  •  چگونه باید طراحی کنیم و متوجه بشویم به چه میزان و از کدام مدل کابل باید استفاده کنیم. کارشناسان ما با تجارب قوی برند کوینتکس المان و محاسبات فیزیکی می توانند این مورد را به بهترین نوع برای شما دوست و مشتری گرامی انجام بدهند.
  • چه نوع برندی استفاده کنیم:  معمولا همانطور که مستحضر هستین برند های مختلفی با نامهای مختلف این نوع کابل ها را ارائه میدهند، اما ایا معتبر هستند؟ ایا خدمات پس از فروش دارند؟  ایا اگر قطعه ای نیاز شد می توانند تامین کنند؟
    ما با داشتن نمایندگی انحصاری از برند کوینتکس آلمان، التریس فرانسه، و نمایندگی فروش از طریق ذفاتر خارج کشور برند هایی مانند بارتک، هیت تریس، الترم  -می توانیم بهترین برند های دنیا را به شما پیشنهاد بدهیم
  • چگونه نصب و را ه اندازی کنیم
  • چگونه بعد از نصب کل سیستم را تست کنیم
  • چگونه سیستم را کنترل کنیم و از چه تجهیزاتی برای کنترل سیستم استفاده نماییم

برترین  برندها برای خرید کابل حرارتی کدامند؟

همانطور که می دانید برند های کمی در دنیا این کابل ها را تولید میکنند و الباقی انها فروشنده هستند ما در زیر مهمترین برندها را به شما معرفی می کنیم:

  • برند کوینتکس آلمان که  شرکت ادیب تجهیز نماینده انحصاری آن را به عهده دارد. می توانید دیگر محصولات این شرکت را از این لینک ملاحظه فرمایید
  • برند بارتک آلمان که این شرکت از طریق دفاتر اروپایی خود امکان تامین و خرید کابل حرارتی برند بارتک را دارد
  • برند التریس فرانسه که این شرکت امکان تامین تجهیزات این برند را دارد
  • برند هیت تریس انگلستان

انواع کابل حرارتی:

1. کابل های حرارتی سلف رگولیتینگ یا توان متغیر و یا کابل خود تنظیم

در این نوع کابل با افزایش دما توان خروجی کابل کاهش می یابد. به هر  متراژی که بخواهید می توانید ببرید و استفاده کنید.

این نوع  کابلها تشکیل شده است از یک مغزی داخلی که ماتریکس نامیده می شود که یک نوع  نیمه هادی است، وقتی که به دو سر ماتریکس ولتاژاعمال می شود باعث حرکت الکترونها از یک سمت به سمت دیگر،در عرض مغزی شده ودرنهایت باعث ایجاد حرارت می گردد. دراین ارتباط بحث خودتنظیم بودن به این صورت است که هرچقدر دمای سطح این کابل بالاتر برود توان خروجی کابل کم می شود واین امر باعث مزیتهایی در این نوع کابل شده است. یکی ازمزیتهای آن نسوختن کابل به خاطر خود تنظیم بودن آن است. دومین مزیت آن این است که اگر روی هم قراربگیرند مشکل ایجادنمیشود و میتوانندبه راحتی کارکند.

2. کابل حرارتی پاراللی توان ثابت یا constant wattage:

در این نوع کابل توان کابل ثابت می باشد. ولی کمترین مقداری که می شود مصرف نمود تقریبا یک متر می باشد.

این نوع کابل همانطورکه از اسم آن پیداست توان ثابتی را اعمال می کند،ساختار کابل تشکیل شده ازیک وایرالمنت ویا هیتر که براساس اعمال ولتاژ باعث گرم شدن وایر ودرنهایت گرم شدن کابل می شود. به این نوع کابل کابل پارالل میگویند که یعنی طوری طراحی شده است که امکان قطع کردن درمتراژهای مختلفی را دارا می باشد. کابل گرمایی سری توان ثابت: این نوع کابل هم مانندکابل توان ثابت می باشد.ساختارآن استفاده ازوایرحرارتی یا همان المنت حرارتی مانند مدل پاراللی است فقط با این توضیح که در این نوع کابل از سیستم سری استفاده شده است،یعنی وایرها مانند المنت داخل جداره کابل نصب شده است، این نوع کابل حتما بایدبرای استفاده از روش محاسباتی میزان طول براساس توان موردنیازمحاسبه و استفاده گرددو همانطورکه از توضیحات بالا متوجه شده اید امکان قطع کردن آن درهرنقطه ای که مورد نظرماست وجودندارد وفقط باید با روش محاسباتی طولهای مشخص شده ای را قطع و استفاده نمود.

3. کابل توان ثابت سری:

در این نوع کابل توان کابل ثابت بوده اما باید بر اساس محاسبات باید متراژ معینی را فیکس و استفاده کنیم

4. کابل توان ثابت مغزی داخلی یا حرارتی MI مینرال:

این نوع کابل از نوع کابل سری می باشد با این تفاوت که این نوع کابل هیتر برای دماهای بالا و یا توان بالا بکار می رود با روکش فلزی که داردمناسب برای دماهای بالا می باشد. بیشتربرای مخازن های باقطر بالا که در آن نیاز به بالابردن دما ویا نگهداری دمای پروسه برای دماهای بالا400 درجه به بالا می باشدمورداستفاده قرارمیگیرد.امکان فلاکسیبل و انعطاف این نوع کابل به دلیل اینکه روکش نهایی آنها فلزی است خیلی کمتر از انواع کابل گرمایی دیگرمی باشد، ولی درعوض امکان استفاده دردمای بالاتر ر دارد.

این نوع از کابل هیت تریس که مانند مدل سری می باشد با این تفاوت که برای دما های با لا می توانیم استفاده نماییم.

5 کاربرد کابل های حرارتی (کابل های هیت تریسینگ) در صنعت

هیت تریس، کابل حرارتی ( هیت  تریسینگ )  در بسیاری از صنایع فرآیندی برای حفظ مایعات فرایند در دمای مطلوب استفاده می شوند.

بیایید نگاهی به پنج کاربرد رایج کابل های حرارتی بندازیم که می تواند به کاربران کمک کند تا مناسب ترین تکنولوژی را برای سیستم خود انتخاب کنند.

می توان گفت اینها نیازهایی متداول در بخش صنعت هستند.

حفاظت از یخ زدگی

هدف اصلی از سیستم  هیت تریس حفاظت مایعات جلوگیری ار انجماد مایعاتی مانند:  آب فاضلاب، خطوط تخلیه آب، خطوط آتش سوزی (سیستم های پاشش) (sprinkler systems)در لوله ها است.
لزوما نیازی نیست که کارخانه یا پروسس در مناطق افراطی و سرد از مناطق دور افتاده جهان قرار گیرد تا دماهای یخ زده را تجربه کنید.

لذا اگر که لوله ها و مخازن به درستی عایق نشود و یا هیت تریس نشود درجه حرارت به راحتی می تواند در عرض یک و نیم ساعت به کمتر از 32 درجه فارنهایت (0 درجه سانتیگراد) برسد.

هیت تریس |

نگهداری دمای فرایند بدون قرار گرفتن بخار

با استفاده از فرایندهای نگهداری دما، نیاز به کنترل ویسکوزیته مایعات خاص مانند روغن های سوختی، اسیدها و کودها در دماهای بالاتر. این درجهمی باشد. حرارت مورد نیاز معمولا از 70 درجه فارنهایت تا 230 درجه فارنهایت (20 درجه سانتیگراد تا 110 درجه سانتیگراد) محسوب می شود، که در آن از تکنولوژی خودتنظیمی کابل ها  self regulating heating cable   نیز استفاده می شود. با این حال، به دلیل اینکه درجه حرارت بالاتر است، تلفات گرمائی شایع تر و بیشتر است، به این معنی که ممکن است منطقی تر باشد که کابلی را انتخاب کنیم که دمای بالاتر و به طبع حرارت بالاتری را تولید کند. این امر به کاربران اجازه می دهد تا زمانیکه حرارت بیشتری تولید می شوند، از  متراژ کابل های کمتری استفاده کنند.

هیت تریس | سیستم هیت تریس

نگهداری دمای فرآیند با استفاده از بخار

در بسیاری از صنایع و کاربرد ها از بخار برای تمیز کردن مواد داخل لوله ها استفاده می شود.  و در برخی دیگر خود پروسس دمای بالایی نسبت به مینیم دمای کاری و نگهداری  خواهد داشت.  در چنین فرایند هایی نه تنها کابل ها باید تحمل دمای نگهداری سیستم بلکه تحمل دمای بالاتربرای سطح تماس کابل با لوله ها که دمای اسکپوژر نامیده می شود (exposure temperature  )  را نیز باید داشته باشد.

هیت تریس | برای لوله

کابل حرارتی دما بالا

بعضی از کاربردها مانند آسفالت یا قیر دارای شرایط نگهداری بسیار بالا هستند. فن آوری معدنی عایق (MI) برای چنین کاربردی مناسب است زیرا کابل می تواند با حفظ درجه حرارت تا 1022 درجه فارنهایت (550 درجه سانتیگراد) و دمای تماس با دمای 1200 درجه فارنهایت (650 درجه سانتیگراد) یا بالاتر مقاومت کند. ساخت و ساز MI شامل هدایت های تعبیه شده در عایق  اکسید منیزیم بسیار دی الکتریک احاطه شده توسط یک غلاف فلزی بدون درز. این به کابل اجازه می دهد که ناهموار باشد و بتواند محیط های خشن و هوای سرد را تحمل کند.

قیمت گرمایش از کف را از کارشناسان ما بخواهید.

هیت تریس در صنعت

هیت  تریسینگ برای مسیر ها و خطوط طولانی Long line heat tracing application

زمانی  مورد استفاده قرار می گیرند که طول مدار از 1000 فوت (300 متر) تا چند مایل از یک نقطه تغذیه واحد استفاده شود. آنها برای گرم کردن خطوط لوله طولانی برای محافظت در برابر انفجار یا کنترل ویسکوزیته و حفظ دمای مایعات خاص مورد نیاز هستند. سیستم های هیت تریسینگ طولانی معمولا شامل کابل های  پلیمری (PI) یا  کابل های با عایق های معدنی (MI) می باشند. بسیاری دیگر از متغیرها می توانند سفارشی شوند تا راه حل ارزان تر و قابل اطمینان برای یک برنامه خاص را برای هیت تریسینگ خطوط طولانی ارائه دهند. سیستم های کابل گرمایی سطح  skin effect heat tracing system  برای خطوط لوله بسیار طولانی (تا 25 کیلومتر برای یک  منبع برق) مناسب هستند.شناخت نیاز ها و کاربرد این کابل های هیت تریسینگ و یا حرارتی به شما کمک می کند تا مناسبترین تکنولوژی کابل گرمایی را  برای سیستم خود  انتخاب کنید.

تفاوت کابل حرارتی و کابل هیت تریس در چیست؟

در برخی مقالات صحبت از تفاوت بین کابل های گرمایی با کابل هیت تریسینگ  است. اما اگر کمی بیشتر به تفاوت های این دو دقت کنیم می توانیم متوجه برخی شباهت ها بشویم.

البته این نوع کابل ها در ساختار متفاوت هستند اما کارکرد و نتیجه تقریبا یکسان است.  شایان ذکر است که انتخاب کابل مناسب متناسب با محیط نیاز به تجربه و تخصص در این زمینه دارد.

کابل هیت تریس (heat trace cable )  زیاد منعطف و فلاکسیبل نیست، اما به اندازه کافی انعطاف پذیر است که بتوانید آن را به دور لوله های خود بپیچد، و خراب نشده و آسیب نمیبیند

اما کابل حرارتی بسیار بسیار انعطاف پذیرتر  است، بنابراین برای خطوط نازک و لوله هایی با شکل عجیب بهتر است.
وتر گرمایشی نیز وجود دارد و به اندازه نوار حرارتی انعطاف پذیر است.

کابل های هیت تریس امکان این را دارند که در هر طولی که شما نیاز دارید بریده و استفاده کنید، اما کابل ردیابی گرما  ( تیپ حرارتی )و  نوار حرارتی براساس سبک و مورد مصرف  آن در طول های ثابت، جایی بین 10 تا 300 متر وجود دارد و باید بدانید که نمی توان اگر طول مناسب ندارید، برش داده و استفاده شود.

بر خلاف دو نوع دیگر، کابل خودکار تنظیم کننده ردیابی گرما ساخته شده است تا از دمای خاصی بالاتر نرود. این یک مزیت است، زیرا به این معنی است که بیش از حد گرم نخواهد شد و آن را برای محافظت در برابر یخ زدن در لوله ها عالی می کند.
بر خلاف کابل هیت تریس برای نوار حرارتی و کابل ردیابی حرارت ( کابل گرمایی )  وات ثابت، برای تنظیم آنها به کنترل کننده هایی نیاز دارید، زیرا بیش از حد گرم می شوند و باعث آسیب خود کابل و یا پروسه به دلیل بالا رفتن دما می شوند.

کابل های حرارتی گرمایش از کف

کابل های حرارتی گرمایش از کف یکی از روشهای گرم کردن کف ساختمانهای مسکونی و صنعتی و موارد دیگر است.

کابل حرارتی گرمایش از کف :
استفاده از کابل های حرارتی گرمایش از کف، راهی بهینه، سازگار با محیط زیست، مقرون به صرفه و همچنین قابل کنترل جهت گرمایش در منازل و صنعت می باشد. سایر سیستم های گرمایشی نظیر شوفاژ ، فن کوئل ، هواساز و …، گرما را از بالای سطح زمین منتشر می کنند و متراکم بودن بیشتر هوای نزدیک سقف نسبت به سطح زمین  موجب اتلاف انرژِی 30 در صدی  خواهد شد.

مصارف خانگی کابل حرارتی گرمایش از کف

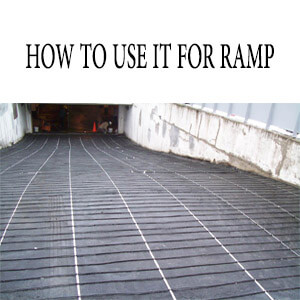

از این کابل ها در سرویس های بهداشتی، پلکان ها و ورودی های ساختمان، رمپ پارکینگ و مسیر های رانندگی ،پشت بام و پیاده رو ها ،  کف استخر و دیواره ها و اطراف آن،سقف های شیروانی و آب راه ها (گاتر ها) و ناودان ها،  آشپزخانه و اتاق خواب ها استفاده می شود .

حرارت ایجاد شده توسط کابل های حرارتی  گرمایش از کف، موجب جلوگیری از ایجاد قارچ و نابودی باکتری ها می شود.

یکی دیگر از کاربردهای کابل های حرارتی گرمایش از کف ، کاهش وزن ساختمان  در زمان بارش برف است
به طوری که در یک ساختمان یک طبقه ۱۰۰ مترمربعی با نصب کابل های حرارتی بر روی پشت بام ، بار وارد شده بر ساختمان از سوی برف به میزان چشمگیری کاسته می شود.

هزینه گرمایش از کف برقی چقدر است؟ ما در صفحه ای جداگانه کامل توضیح داده ایم.

کابل های حرارتی گرمایش از کف

مصارف صنعتی کابل حرارتی گرمایش از کف

از این کابلها برای مکان های صنعتی همچون کارخانجات تولید سیمان و فولاد، پالایشگاه ها و پتروشیمی ها، نیروگاه ها، فرودگاه ها و محل فرود هلی کوپتر و… استفاده می شود.
استفاده از  کابل حرارتی گرمایش از کف در محیط های بزرگ و صنعتی ، موجب صرفه جویی بسیار زیادی در هزینه های نگهداری و تعمیرات کارخانجات و کاهش هزینه های تولید و … می شود.
برای مثال با استفاده از این کابل های حرارتی می توان از یخ زدگی و ترکیدن لوله های انتقال سیالات، تانکرها و مخازن نگهداری سیالات، تخریب تأسیسات و دکل های مخابراتی و سایر خسارات جانی و مالی جلوگیری کرد.

کابل حرارتی گرمایش از کف برقی

دیگر تفاوت کابل گرمایی و هیت تریسینگ  چیست؟

تفاوت دیگر در مورد نحوه بسته شدن آنها به لوله ها است. از هر دو نوع، نوعی که باید بیشتر مراقب آن باشید نوار حرارتی  است.

باید کاملاً محکم و دور هر لوله محکم بسته شود. دلیل آن این است که اگر حتی یک قسمت کوچک از نوار وجود داشته باشد که هر دو طرف آن در معرض هوا باشد،
آن بخش خاص گرما را به آن نقطه منتقل نمی کند و نوار بیش از حد گرم می شود و خراب می شود.

کابل در هنگام بستن به لوله خیلی بهتر است.

حال می خواهیم کمی در ارتباط با قیمت کابل هیت تریسینگ اطلاعاتی به دوستان بدهیم:

قیمت کابل هیت تریسینگ برای برند های مختلف متفاوت می باشد که برند های معتبر و اروپایی از  100  هزار تومان تا  200  هزار تومان متغیر است. البته بنابر مدل کابل و مشخصات کابل قیمت کابل هیت تریسینگ متفاوت خواهد بود.

مشخصات و ساختار فیزیکی کابل حرارتی هیت تریس

  • باس وایر و  یا اتصالات الکتریکی کابل از آلیاژی خاص از الیاژ مس- نیکل استفاده شده است،این آلیاز هم  مقاومت در براربر حرارت بالا را داشته و هم به عنوان  هادی جریان  الکتریکی مورد استفاده قرار می گیرد.
  • قسمت اصلی کابل یا  همان المنت کابل گرمایی هیت تریس ( SELF REGULATING ELEMENT )
  • عایق یا روکش داخلی کابل که معمولا از جنس ترموپلاستیک (THERMOPLASTIC )  استفاده می شود که این نوع روکش توانایی تحمل دمای بالا  معمولا تا 85  درجه سانتی گراد را دارد.
  • سیم ارت که معمولا مس قلع اندود بوده به همراه فویل آلومینیومی مورد استفاده قرار می گیرد که می تواند به عنوان آپشن مورد استفاده قرار گیرد
  • روکش و یا عایق نهایی که به صورت آپشن می تواند مورد استفاده قرار گیرد که آن هم معمولااز جنس ترمو پلاستیک می باشد.

جدول توان کابل و دما

کابل حرارتی

Self Regulating Cable Curves

مصارف کابل های گرمایی؟

کابل حرارتی و گرمایشی

کابل حرارتی خود تنظیم برای جلوگیری از یخ زدگی لوله ها استفاده می شوند

یکی از عمده مصارف کابل های حرارتی در صنایع نفت و گاز می باشد. مدل سلف رگولیتینگ (‌self regulating )  یکی از انواع مواردی است که در صنایع نفت و گاز مورد استفاده قرار می گیرد. این نوع کابل ها بستگی به مورد مصرف می تواند مورد استفاده قرار بگیرد.
یکی دیگر از برند هایی که ما نماینده انحصاری آن هستیم  کوینتکس آلمان    ( quintex )  می باشد. برند های دیگری هم در دنیا این نوع کابل ها را می سازند.

معروف ترین آنها عبارتند از:

کابل حرارتی سلف رگوله

کابل حرارتی سلف رگوله


بهترین برند در سیستم های هیت تریسینگ کدامها هستند؟

برندهای مختلفی در  زمیه سیستمهای هیت تریسینگ مشغول به کار هستند. اما برند کوینتکس آلمان یکی از برترین برند هایی است که کابل های هیت تریسینگ ( کابل گرمایی خود تنظیم  ) را با جدیدترین تکنولوژی روز. با قیمت رقابتی بسیار مناسب در اختیار مصرف کنندگان قرار می دهد.

مزیت رقابتی ما نسبت به رقبا در چیست؟

مزیت رقابتی ما برای این نوع کابل یکی دمای تحمل روکش های کابل هست که نسبت به رقبا دمای  بالاتری را تحمل می کند و این باعث افزایش طول عمر کابل های سلف رگولیتینگ خواهد شد.   و دیگر مزیت رقابتی ما موجود بودن کابل در  انبار ایران و آلمان می باشد که در سریع ترین زمان ممکن امکان ارایه به مشتری و تحویل کالا وجود دارد. مزیت رقابتی کابل حرارتی

تولید کنندگان در گرید صنعتی و بیشتر نفت و گاز:

ریکم محصول کشور آمریکا:در صورت نیاز به کابل این نوع برند می توانید با بخش فروش شرکت تماس بگیرید  کرومالکس محصول کشور آمریکا: در صورت نیاز به کابل این نوع برند می توانید با بخش فروش شرکت تماس بگیرید  هیت تریس محصول کشور انگلستان:در صورت نیاز به کابل این نوع برند می توانید با بخش فروش شرکت تماس بگیرید  بارتک محصول کشور آلمان:در صورت نیاز به کابل این نوع برند می توانید با بخش فروش شرکت تماس بگیرید  التریس محصول کشور فرانسه: شرکت ما نماینده فروش محصولات التریس فرانسه در ایران می باشد و برخی از کالاهای آن نیز همیشه در انبار شرکت موجود است  کوینتکس محصول المان: شرکت ما نماینده انحصاری برند کوینتکس آلمان می باشدو معمولا همه تجهیزات در انبار شرکت موجود می باشد  الترم محصول کشور آلمان  و دیگر برند ها…..

تولید کنندگان در گرید ساختمان: دوی محصول دانمارک الکترا محصول لهستان نکسانس محصول سوئد و دیگر برند ها

کابل حرارتی

کابل حرارتی

شما می توانید کابل حرارتی مناسب برای مورد مصرف خودتان را در بین انواع مختلف محصولات ما بیابید در صورت نیاز به مشاوره و یا اطلاعات بیشتر کارشناسان ما آماده پاسخویی به شما دوست گرامی هستند. از طریق دکمه سبز ارتباط با واتس اپ می توانید از طریق واتس اپ با ما ارتباط بگیرید. کابل های خود تنظیم: کابل گرمایشی همانطور که توضیح داده شد به نام سلف رگولیتینگ یا توان متغیر ویا خودتنظیم نامگذاری ودر صنعت مورد استفاده قرارمیگیرد این نوع کابل از توان W/M10 تا  W/M90 برای شرایط خاص و دماهای بالا موجود می باشد. برندهای مختلفی در دنیا این نوع کابل را درست می کند که مهمترین آن ها به شرح ذیل می باشند. Quintex,Eltrace, Bartec,Heat Trace, Reychem

کابل حرارتی هیت ترسینگ:

کابل گرمایی هیت تریسینگ معمولابه کابل های اطلاق می شود که برای هیت تریس کردن  پروسه، شامل لوله ها، مخازن مورد استفاده قرارمی گیرند، هیت تریس یعنی گرم کردن پروسه توسط گرما و کابل گرمایی هیت ترسینگ یعنی کابلی که توسط گرما بتواند عمل گرم کردن را انجام بدهد،که لوله ها، مخازن و هرجایی که نیاز به گرم کردن داشته باشد می توانیم از این نوع کابل حرارتی یا هیت ترسینگ استفاده کنیم. کابل حرارتی هیت تریس انواع مختلف سلف رگولیتینگ، توان ثابت با توان های مختلف از W/M10 تا  W/M90 مورد استفاده قرار میگیرد. تیم فنی و متخصص ما، امکان طراحی سیستم های صنعتی برای کلیه موارد هیت ترسینگ  برای لوله ها و مخازن را دارا می باشد.

کابل حرارتی ایرانی:

کابل گرمایی یا حرارتی ایرانی وجودندارد. به دلیل اینکه تکنولوژِی ساخت این کابل بسیار خاص است عایقها و شرایط تولید باعث شده است که محصول  های تک( high tech ) باشدو امکان تولید آن در ایران مهیا نباشد. البته میزان مصرف هم آنقدری نیست که توجیه تولید در ایران را داشته باشد،حتی کشور چین و تولیدکنندگان چینی هم امکان تولیداین نوع کابل راندارد، فقط مدل های معمولی آنها را دارند.

روکش کابل حرارتی:

کابلهای هیتر یا هیت تریسینگ روکش های مختلفی دارند، روکش کابل هیتر یعنی عایق انتهایی ونهایی کابل هیت تریسینگ. این نوع روکش برای کابلهای مختلف متفاوت است که متناسب بانوع کابل و نوع مصرف استفاده می شود.

روکش سیلیکونی:

روکش کابل هیتر ازنوع سیلیکون بیشتر برای مواردی استفاده می شود که نیاز به انعطاف پذیری زیادی داریم و یا برای لوله هایی که قطر آنها کم می باشد. روکش کابل گرمایی از نوع سیلیکونی بیشتر برای کابل های توان ثابت از نوع پارالل به کار می رود که برندهای مختلفی از این نوع کابل تولید می کنند که مهمترین آنها عبارتند از: Eltrace,flexelec, Reychem. Quintex, Eltherm,…

روکش از نوع فلوروپلی مر یا ترموپلاستیک:

این روکش برای انواع مختلف کابلها مورداستفاده قرارمیگیرد و معمولا برای کابلهای دماپایین تا دمای 100درجه سانتیگراد مورد استفاده قرارمیگیرد. معمولا روکش داخلی و برای محیط های معمولی و روکش نهایی از این نوع استفاده می شود،این نوع روکش کابل حرارتی بیشتر برای کابلهای خود تنظیم یا سلف رگولیتینگ مورداستفاده قرارمیگیرند.

روکش کابل گرمایی از نوع پلی الیفن:

این نوع روکش از نوع پایه تلفون نسوز هستند در عین حال برای محیطهای شیمیایی و سخت می توان از این نوع استفاده نمود که مقاومت بیشتری دارند.

محافظ کابل حرارتی:

معمولا محافظ سیم های حرارتی  همان روکش ها، شیلد ها وعایق های آن می باشد،که متناسب با محیطهای مختلف مورداستفاده قرارمیگیرد.اما برای محافظت از کابل گرمایی نیاز مبرم به استفاده از سیستم کنترل و فالت می باشد. اشتباه رایجی که دربعضی موارد کابل های خودتنظیم یا سلف رگولیتینگ است آن است که به دلیل خودتنظیم بودن از سیستم کنترل استفاده نمی شود، درصورتی که این مورد بسیار اشتباه است و سیستم کنترل هم برای حفاظت کل سیستم و هم حفاظت و طول عمر المنت گرمایی و سیستم های هیت تریس لازم و ضروری است. المنت کالبی 50w واتراریوم: معمولا درخواستهایی که برخی مشتریان از کابل حرارتی دارند کابل حرارتی 50w واتراریوم است،معمولا کابلهای حرارتی، استاندارد آمریکا و یا اروپا تولید می شوند و در این استاندارد، کابل 50w وجود ندارد و نزدیکترین آنها 48w با استاندارد آمریکا می باشد. اما برخی برنهای چینی و متفرقه این نوع کابلها را تولید می کند که ما به هیچ وجه توصیه نمیکنیم.

کابل حرارتی کف:

کابل حرارتی کف برای محیط های داخلی وخارجی مورد استفاده قرارمیگیرد، کابل گرمایی یا هیتینگ کابل برای کف منازل مسکونی، آشپز خانه ها، حمام، راهروها می تواند استفاده گردد.در ضمن معمولا کابل حرارتی کف از نوع سری می باشد که برن های مختلفی آنها را تولید می کنندکه مهمترین آنها عبارتنداز: Devi,Eltrace, Reychem,nexance,… درضمن این نوع کابل گرمایی برای کف پارکینگ،رمپ ها، پله ها نیز می توانند مورد استفاده قرارگیرد،روشهای محاسباتی میزان توان موردنیاز کابلها براساس استاندارد بین المللی انجام می پذیرد.

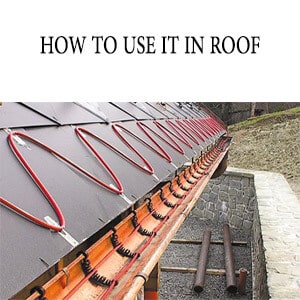

کابل حرارتی ناودانی:

کابل حرارتی ناودانی همانطورکه از اسم آنها پیداست برای استفاده در ناونداها برای جلوگیری از یخ زدگی و ذوب برف در ناودانی،سقف های شیروانی وگاترها و روف ها مورداستفاده قرارمیگیرد. کابل گرمایی ناودانی معمولا ازنوع سری، هم از نوع توان ثابت پارالل و هم ازنوع سلف رگوله ویا خودتنظیم استفاده می شود،فقط فرق که این نوع کابل دارد باید درمقابل اشعه uv مقاوم باشد.

کابل حرارتی گرمایشی:

کابل حرارتی گرمایش از کف معمولا در سرچهای کوگل میبینیم اما این در حقیقت روشی برای گرمایش از کف برق توسط کابل گرمایی است. ما دونوع گرمایش از کف برای واحدهای مسکونی و صنعتی داریم: 1-گرمایش از کف توسط لوله های آب گرم که توسط گردش آبگرم باعث انتقال حرارت و گرم شدن محیط می شود. 2- نوع دوم گرمایش از کف برقی است که توسط کابل های گرمایی کف ساختمان دما گرم شده واین حرارت باعث گرم شدن محیط می شود.

فروش هیتینگ سیستم:

برای فروش تجهیزات هیتینگ معمولا باید اطلاعات تکمیلی از مشتریان محترم دریافت گردد مانند: مورد مصرف کابل،میزان توان کابل،نوع کابل،ولتاژکابل و محیطی که کابل باید در آن محیط مصرف شود. درچنین حالتی معمولا یا مشتریان مشخصات کامل ارائه می دهند که در آن صورت کابل حرارتی فروش رفته موردپسند آنها خواهدبود. درمواردی که مشتریان اطلاعات کامل نداشته باشند تیم فنی مااطلاعات اصلی در مورد پروسه از مشتریان دریافت میگردد و براساس نیازسنجی طراحی شده و کابل و تجهیزاتی که موردنیاز مشتریان است را به آنها پیشنهاد می دهیم.

قیمت کابل حرارتی گرمایش از کف:

کابل گرمایش از کف قیمت متفاوتی دارد که بر اساس مورد مصرف، برند وطراحی پروژه متفاوت است،معمولا برندهای اروپایی خوب به طبع قیمت بالاتری دارند و برند شرق قیمت پایین تری دارند. اما مامعمولا برندهای اروپایی و ترک را پیشنهاد میکنیم، به دلیل اینکه کیفیت بهتری داشته و طول عمر آنها بیشتر از برندهای شرق است. اما درنهایت نحوه محاسبه و طراحی ونصب یکی از عوامل طول عمر المنت گرمایش از کف است.

برای اطلاع از هزینه گرمایش از کف، با ما در ارتباط باشید.

کابل حرارتی LHD

کابل حرارتیLHD معمولا با المنت کابلی یا هیت تریسینگ معمولی اشتباه گرفته می شود ودر صورتی که این دو نوع کاملا باهم متفاوت هستند. المنت های کابلی یا کابل هیت تریسینگ یا کابل گرمایشی یا المنت گرمایی  تجهیزاتی هستند که تولید گرما و دما کرده ودر محیط ها، برای نگهداری دما ویا بالابردن دمای پروسه ها،لوله ها،مخازن به کار می روند.اما کابل LHD یک نوع دتکتور گرمایی ویا بهتر بگوییم کابل آشکارساز حرارتی می باشد، این نوع تجهیز باتکنولوژی مخصوص که در طول کابل از سیم های خاص که استفاده می شود باعث آشکار شدن حرارت درمحیط و نشان دادن گرما و حرارت می شود که به عنوان کابل برای جلوگیری از حریق و اطفاء حریق استفاده می شود.

کابل گرمایی خطی:

یکی دیگر از اسم های کابل LHD، کابل  آشکار ساز حرارتی خطی می باشدبه دلیل اینکه در طول کابل هرنقطه ای که دمابالا برود درطول خط کابل،این کابل حس کرده و با شرایطی که برای کابل ایجاد می شود باعث آشکارسازی و اعلام حریق در طول خط می گردد.

کابل حرارتی لوله:

یکی دیگر از مصارف کابلهای گرمایشی لوله، استفاده در طول لوله ها و یا مخازن و یا لوله های ارتباطی در کلیه صنایع می باشد. لوله های آب برای جلوگیری از یخ زدگی درفصل زمستان، لوله های گاز در طول خط برای جلوگیری از افت فشار، لوله های مواد در کلیه صنایع اهم از سیمان،فولاد،صنایع غذایی، شوینده و غیره، تماما از کابل حرارتی لوله استفاده میکنند. این نوع کابل همانطور که قبلا گفته شده می توانند هم از نوع سلف رگولیتینگ، توان ثابت و یا سری استفاده گردد.

قیمت کابل های حرارتی:

کابلهای حرارتی قیمت متفاوتی دارد،قیمت کابل گرمایشی  معمولا بسته به دمای مصرفی و توان کابل متفاوت است. می توان کابل حرارتی را براساس موارد مصرف طبقه بندی کرد.

1-کابل حرارتی دماپایین برای جلوگیری از یخ زدگی که معمولا قیمت پایین تری دارند.

2-کابل حرارتی دما بالا برای نگهداری دمای پروسه، معمولا بالای 40 درجه الی 120درجه که معمولا قیمت کمی بیشتر از مورد اولی می باشد

3- کابل گرمایی دما بالابرای نگهداری دمای معمولا بالای 120 الی200 درجه

4- کابل گرمایی دمابالا برای نگهداری دمای پروسه، معمولا بالای 120 الی 350درجه سانتی گراد

5-کابل حرارتی دمابالا برای نگهداری پروسه، معمولا 350 الی500درجه و بالاتر کابل حرارتی قیمت متفاوتی دارد،برندهای مختلف،قیمتهای مختلفی دارند،مثلا برند آمریکایی ومعروف قیمت بیشتری نسبت به برن اروپایی دارند،درصورتی که کیفیت و تکنولوژی ساخت یکی است. اما برندهای شرق خوب قیمت بسیار کمتری دارند اما متاسفانه کیفیت برندهای شرق چندان مناسب نمی باشد.

جدول  کابل حرارتی

برای شروع، جزئیات زیر را وارد کنید. برای دیدن نتایج به روز شده در زمان واقعی می توانید هرگونه نیاز را تغییر دهید.

اندازه لوله طول لوله حداقل دمای محیط طراحی و نگه داشتن درجه حرارت. مواد عایق
0.25 ”
0.5 ”
0.75 ”
1 ”
1.5 ”
2 ”
2.5 ”
3 ”
4 ”
6 ”
8 ”
10 ”
12 ”
14 ”
16 ”
18 ”
20 ”
24 ”
30 ”
NPS

OD واقعی: 24 اینچ.

 ft . ° F . ° F فایبرگلاس
شیشه سلولی
سیلیکات کلسیم
پلی اورتان (حداکثر 200 درجه فارنهایت)
همه را مقایسه کنید
اختلاف نباید بیش از 400 درجه فارنهایت باشد.

وات در هر فوت از لوله  حرارتی (W / فوت)

ضخامت عایق 1 “ 1.5 “ 2 “ 2.5 “ 3 “
فایبرگلاس 34.7 23.8 18.3 14.9 12.7

برای انتخاب یک سبک و ضخامت، بر روی یک سلول در جدول کلیک کنید و در جدول زیر میزان کابل مورد نیاز برای جبران تلفات گرما را ببنید

سبک های محدود کننده خود سبک های ثابت وات سبک دیگر با ولتاژ ثابت: W / ft دارای امتیاز را وارد کنید
SLCAB (تا 150 درجه فارنهایت) SLMCAB (تا 250 درجه فارنهایت)
اسمی W / ft 3 5 8 10 5 10 15 4 8 12 18
W / ft انتظار در زمان نگه داشتن دما. 4 8 12 18
کابل مورد نیاز، فوت (بدون دریچه)

طول با یک * نشانگر این است که توان دریافت شده توسط کابل بیش از اندازه کافی است تا لوله را به محل مورد نظر خود منتقل کند. در حالی که یک کنترل کننده دما برای کلیه کاربردهای ردیابی گرما توصیه می شود.
